亚洲亚中文久久精品无码电影,CHINESE校草腹肌飞机视频,马蓉啪啪啪视频,天堂v亚洲国产v在线观看

　　KP1耐酸膠泥由KP1耐酸粉料和鉀水玻璃組成,具有獨特的泡脹性及較好的化學穩(wěn)定性,既耐各種強酸介質,又耐各種稀酸介質,對有機溶劑及酸性鹽類、氯氣、雙氧水等氧化性介質都有良好的防腐性能，同時具有較好的抗水性。KP1耐酸膠泥是經分析進口HB膠泥和其它國產硅質膠泥研制生產所得，是一種價廉物美的耐溫、耐壓、耐酸的預應力膠泥。

　　一 、用途

　　KP1耐酸膠泥廣泛應用于石油、化工、冶金、農藥、食品、紡織、發(fā)酵水解、酸洗等工業(yè)部門的反應釜、水解鍋、蒸煮鍋、貯罐、塔、地溝、地坪、電解槽、槽車等防腐蝕工程搪砌襯里和混凝土澆注。

　　二、KPI耐酸灰品質指標

　　1、外觀：粉狀、淺灰色、無硬塊、無雜質;

　　2、水分：<0.3;

　　3、固化劑含量：6.5±0.5%;

　　4、容量：大約1.42g/cm3

　　三、KPI耐酸膠泥的化學及物理性能

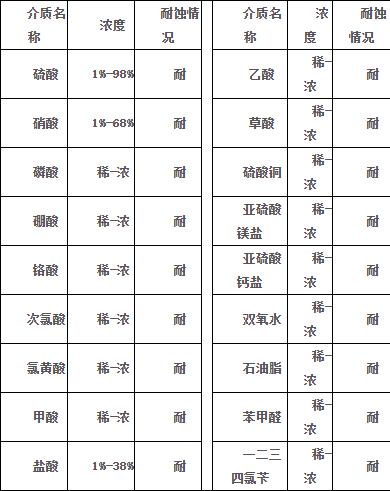

　　1、KPI耐酸膠泥對各種濃度介質的耐腐蝕化學性能。

　　2、物理性能

　　KPI耐酸膠泥，調配均勻后應在30分鐘內施工，施工硬化后的膠泥經7天保養(yǎng)(20℃±2℃)，酸化處理后，其物理性能可達到下列指標：

　　耐壓強度：﹥ 35Mpa 抗折強度：﹥ 3.0Mpa

　　粘合強度：﹥ 3.0Mpa 吸 油 率：﹤8%

　　收 縮 率：﹤4.8‰ 泡 脹 率：約0.43‰

　　彈性模量：約1.96×104 耐 溫 性：﹤700℃

　　熱膨脹分數(shù)：約5.9×108(50℃-200℃)

　　四、KPI耐酸膠泥的調制

　　用KPI耐酸灰(含固化劑)與鉀水玻璃按2.4-2.6：1(重量化)調制膠泥。具體操作方法;將稱取好的KPI耐酸灰(含固化劑)倒入預先稱好的鉀水玻璃中，進行充分攪拌，直至調和均勻為止，用攪拌機調和需2分鐘左右，人工調和為3-5分鐘。

　　調好的膠泥會在大約30分鐘左右凝固(50℃)，故每次調劑量不得超過30分鐘內使用的數(shù)量，調制好的膠泥稠度應達到295±10(瀝青針測定儀)。

　　鉀水玻璃的規(guī)格要求：模數(shù)：2.6-2.8;波美度：42-46Be

　　搪砌使用現(xiàn)場溫度：20℃-35℃

　　五、耐酸膠泥施工后的保養(yǎng)及酸處理

　　KPI耐酸膠泥搪砌的各種耐酸襯里必須在溫度高于15℃的環(huán)境中干燥、保養(yǎng)14天以上，或在溫度20℃-35℃的環(huán)境中保養(yǎng)5-7天。養(yǎng)護后進行刷酸處理：用33%酒精鹽酸溶液(濃鹽酸：酒精：1：3容積比)連續(xù)刷灰縫二遍。
